リジェネイティブバーナ（HRSバーナ）適用工業炉
「高温空気燃焼」を適用した、当社独自のHRSバーナ・システムによる高効率・低NOx燃焼システムの優秀性は広く社会的に認められております。
当社は、このHRSバーナを組み込んだ工業炉や各種燃焼装置の設計、製造、販売を通し、鉄鋼、機械、窯業など各分野の工業炉で低NOx燃焼とCO2排出量削減に貢献しています。
HRS-RT式メッシュベルト型熱処理炉
従来のヒーター加熱方式をHRS-RTのガス焚方式にすることにより、同等の性能を有しながら約1/4～1/3ランニングコストが実現できます。チューブ形状は燃焼量、炉寸法に合わせて3～5"、U、W、ストレート型とあり、最適な選定を致します。
| 適用熱処理 | 無酸化焼鈍、ろう付 |
|---|
HRS-DL式リトラック型熱処理炉
炉体上部がヒンジ式で開閉するバッチ型熱処理炉で、長尺材料の熱処理に最適です。装入扉が存在しないため、リーク損失の極小化・知内メンテナンスの容易化などのメリットもあります。リジェネレイティブバーナは標準では直火型のDLタイプですが、ラジアントチューブの取付けも可能です。
| 適用熱処理 | 長尺材料の焼鈍、焼入 |
|---|
HRS-DL式ローラハース型熱処理炉
ローラハース型熱処理炉にHRS-DL（直火型リジェネレイティブバーナ）を配備した連続熱処理炉で、リジェネレイティブバーナの特徴である火炎の非定在により、炉内温度の均一化が図れます。また還元燃焼も可能で、酸化スケールの発生を極小に出来ます。
| 適用熱処理 | 焼準、焼鈍、棒鋼連続焼入炉、非鉄材料の焼鈍炉 |
|---|
HRS-DL式プログラム連続熱処理炉
HRS-DLバーナを配備した、連続熱処理炉でありながら常温からのプログラム昇温が可能な炉です。特殊セラミック材料等、炉温とワークの温度差を大きくとれない加熱用に最適です。
| 適用熱処理 | プログラム昇温、冷却を必要とする連続炉 |
|---|
HRS-DL式台車型焼鈍炉
従来から数多く段備されている台車型焼鈍炉に、直火型リジェネレイティブバーナを配備した炉で、使用目的により、バーナ配置・設置台数等を検討いたします。
| 適用熱処理 | 焼鈍・焼入・焼戻・溶体化・焼成等 |
|---|
HRS-RT式バッチ型熱処理炉
リジェネレイティブ型ラジアントチューブバーナをバッチ式熱処理炉の炉壁・炉床・扉に配備することにより、均一な炉内温度が実現します。特殊なチューブ形状も設計可能ですので、お客様のご要望にあった炉の製作が可能です。
| 適用熱処理 | 各種熱処理炉 |
|---|
HRS-DL式ローラハース型焼鈍炉
トレイ搬送の炉で、上部・下部に直火型リジェネレイティブバーナを配備した炉で、ローラハースの特徴を生かし、かつ省エネルギーを考慮した炉形式で、加熱・均熱・冷却に最適な設計が出来ます。
| 適用熱処理 | 焼鈍・焼準・焼入・焼戻等 |
|---|
HRS-DL式メタルウォーキングビーム型加熱炉
平鋼または丸棒等の加熱炉に直火型リジェネレイティブバーナを配備した炉で、加熱の均一化・加熱速度の改善・省エネルギーが同時に実現できる装置です。
| 適用熱処理 | 鋼材の加熱・復熱等 |
|---|
バスケットレス多段回転炉床式AL合金熱処理炉
バスケットレス多段回転炉床式アルミニウム合金熱処理炉
バスケットを使用せず、直接商品をロボットにて炉へ挿人・抽出する方式の炉で、大幅な省エネルギーおよび設備費の低減が可能です。
| 適用熱処理 | アルミニウム合金熱処理、T2、T4、T5、T6、T7処理 |
|---|
バスケットレス回転炉のメリット

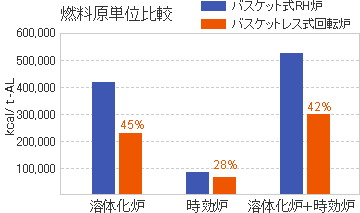

- 燃料原単位の大幅な削減＝42%
- バスケットの製作費、補修費＝0
- 良好な炉内温度分布
- バーナ設備台数の削減
- 駆動機器の削減によるメンテナンス費用の削減
- 焼入槽ピット不要
- 設備工事期間の短縮
内部構造図
